REFRIGERACIÓN Y VENTILACIÓN (27/10/2024))

1. INTRODUCCIÓN

VENTILACIÓN:

GRAN CONFORT TÉRMICO Y AHORRO DE ENERGÍA:

• En INVIERNO el aire nuevo recupera las calorías del aire viciado que extraemos de la vivienda, gracias a la presencia de un intercambiador térmico ( 92% de recuperación), ayudando a mantener la temperatura en la vivienda.
Cuando hay 5º C en el exterior y 20º C en el interior, el aire nuevo entra a 19ºC.

• En VERANO el aire nuevo que entra en la vivienda se enfría gracias al aire viciado que extraemos de la vivienda, gracias a la presencia de un intercambiador térmico ( 92% de recuperación), evitando el recalentamiento de la vivienda.
Cuando hay 30º¨C fuera y 21ªC en el interior, el aire nuevo entra a 22ºC solamente, refrescamiento en verano.

Mantenimiento de los filtros, se extraen tirando hacia abajo, y se deben limpiar en seco. Hay diversos tipos de filtros (incluso para sanidad). El filtro sucio disminuye el rendimiento, aconsejándose realizar limpieza no dejando pasar mucho tiempo después de la reforma.

Los conductos de aspiración están en los cuartos de baño y cocina. Los de renovación de aire en habitaciones, salón y sala de estar.

Desde el display situado en la cocina se puede regular la velocidad de intercambio, que va desde ausente (el mínimo 30 m3/h), hasta modo bost (150 m3/h)

Climatización

Según presupuesto, se han previsto inicialmente los siguientes equipos:

Sistema de aire acondicionado mediante bomba de calor para dar cobertura a 4 estancias (Dormi­torio principal, terraza y estar.comedor, con un modelo MSPEZ-71VJA2 de DE MITSUBISHI de 8.1 Kw: EER / COP 3,50 / 3,71. SEER (Etiqueta estacional} 6.2. SCOP (Etiqueta estacional)
4.1.mediante una unidad exterior MITSUBISHI ELECTRIC SCTANDAR INVERTER
SUZ-M71VA DE FRIO NOMINAL (min-max} 7,1 (2,2-8,1) KW y CALOR NOMINAL (min-max}
8,0 (2,0-10,2) KW. Consumo electrice 2,15 KW 230/IPH/50Hz. y 50 m3/mt de Caudal y unidad in­terior PEAD-M71JA2 de 0=1500 M3/h. Incluso sistema de zonificación y control AIRZONE tipo Flexa 4.0 con rejillas inteligentes motorizadas, webserver wifi para control por App en smartphone, termostatos en cada zona y pasarela de control de cada maquina desde el sistema Airzone .. incluido conexiones frigorificas segun especificaciones técnicas del fabricante, relleno de circuitos con refrige· rante, elementos antivibratorios y de cuelgue, taladros en muros y pasamuros, conexiones a la red de conductos, embocaduras, rejillas de impulsión, fontanería, desagües y conexiones eléctricas, me­dios y material de montaje, puesta en marcha y totalmente instalado s/NTE-ICl-16. En revision Abril 01 se incluye sistema Airzone en esta partida.
Dormit. Princ .. Terraza. 1 1,00
Estar-Comedor

Sistema de aire acondicionado mediante bomba de calor para dar cobertura a 4 estancias (Dormi­torio principal, terraza y estar-comedor, MODELO MSPEZ-60VJA2 de 6.3 Kw: EER / COP 3,60 / 3,80. SEER (Etiqueta estacional} 6.1. SCOP (Etiqueta estacional} 4.1. DE MITSUBHISI, mediante una unidad exterior MITSUBISHI ELECTRIC SCTANDAR INVERTER SUZ-MGOVA DE FRIO NOMINAL (min-max) 6, 1 (1,6-6,3) KW y CALOR NOMINAL (min-max) 7,0 (1,6-8,0) KW. Con-
sumo electrico 1,84 KW 230/IPH/50Hz. CAUDAL DE AIRE 50 M3/mnt y Unidad Interior PE·
AD-M60JA2 de caudal: 1260 M3/h. Incluso sistema de zonificación y control AIRZONE tipo Flexa 4.0 con rejillas inteligentes motorizadas, webserver wifi para control por App en smartphone, termos­tatos en cada zona y pasarela de control de cada maquina desde el sistema Airzone.. incluido cone­xiones frigoríficas segun especificaciones técnicas del fabricante, relleno de circuitos con refrigerante, elementos antivibratorios y de cuelgue, taladros en muros y pasamuros, conexiones a la red de con­ductos, embocaduras, rejillas de impulsión, fontanería, desagües y conexiones eléctricas, medios y material de montaje, puesta en marcha y totalmente instalado s/NTE-ICl-16. Abril 01 se incluye sis­tema Airzone en esta partida.
Dorm. 2. Cocina. pasillo. estudio.

Después se cambió la configuración de cargas por estancias:

MSPEZ-71VJA2 (TERRAZA-SALÓN-SALA DE ESTAR)

MSPEZ-60VJA2 (DORMITORIO PRINCIPAL, DORMITORIO2, COCINA Y VESTÍBULO)

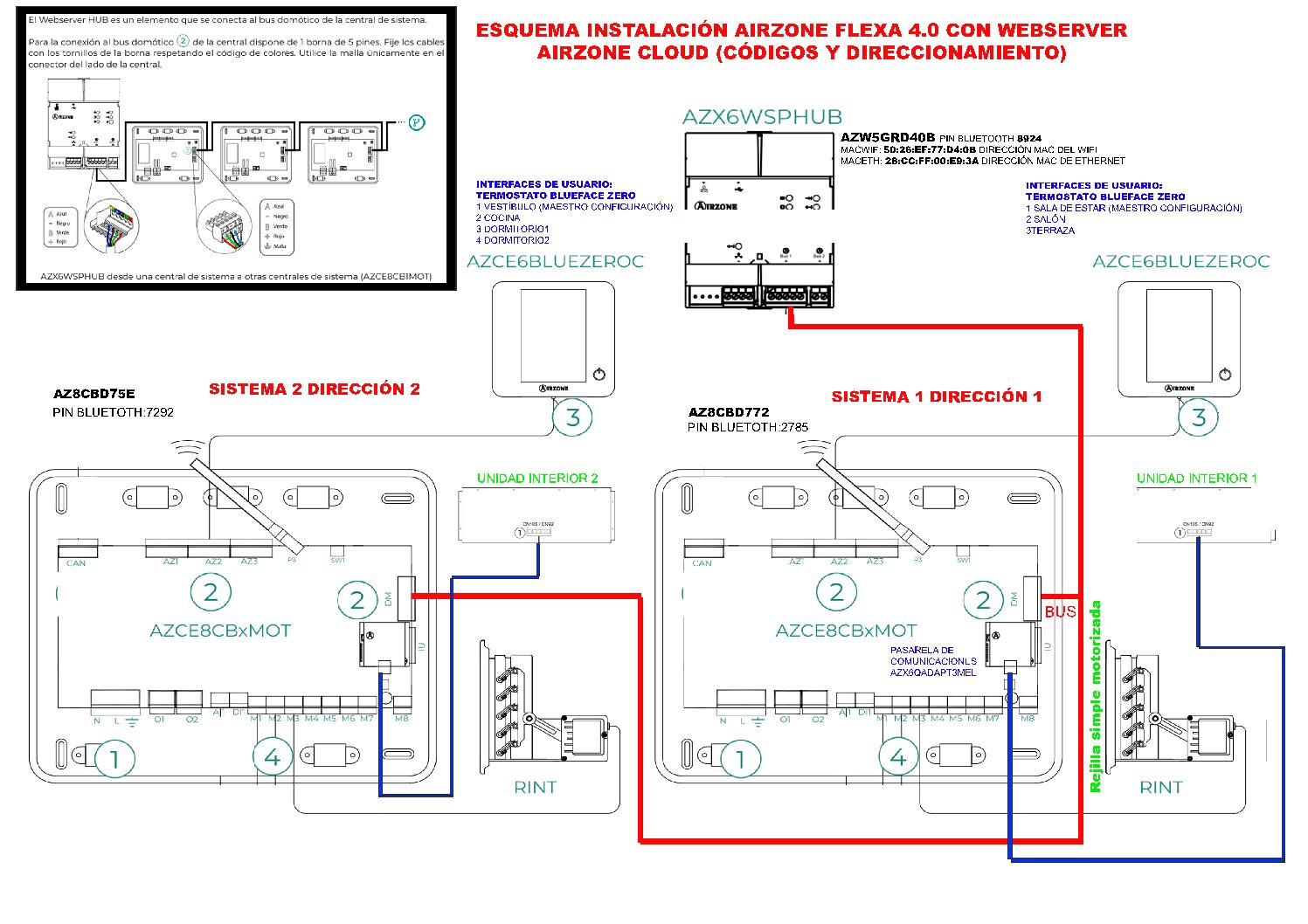

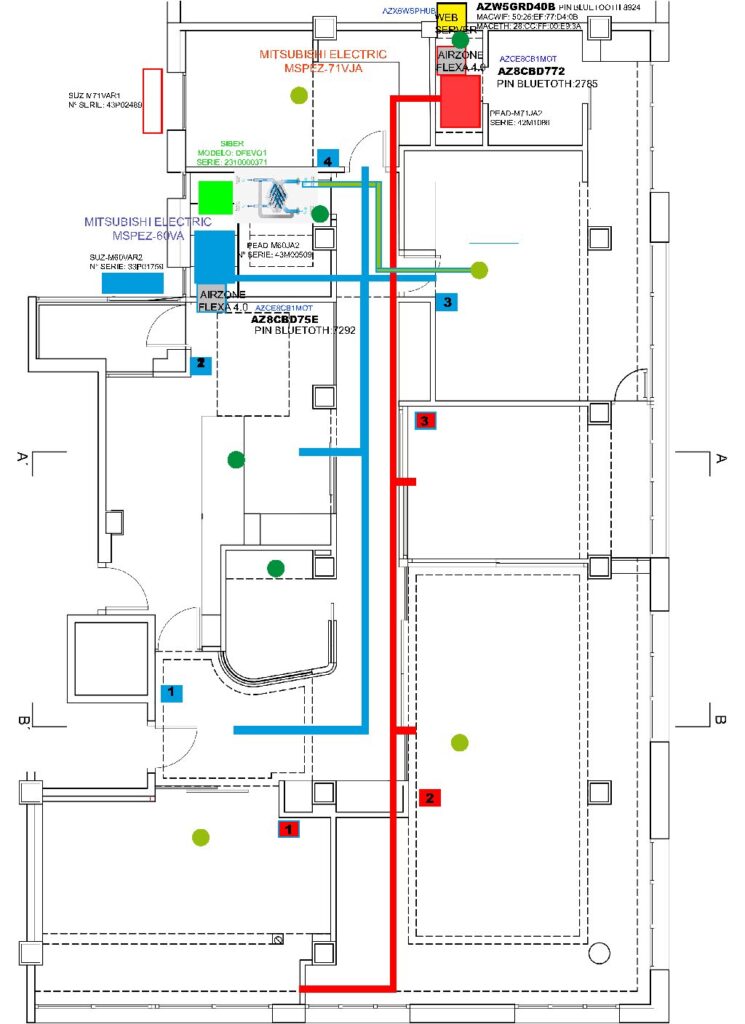

2. CLIMATIZACIÓN DIAGRAMA

4. Manuales Cliente e Instalación:

• MITSUBISHI PEAD-M60
• MITSUBISHI PEAD-M71

MANUAL CLIENTE

MANUAL INSTALACIÓN



AIRZONE Flexa 4.0

TERMOSTATO CABLEADO

Los termostatos, también son terminales de configuración por estancia, siendo el maestro como terminal de programación
